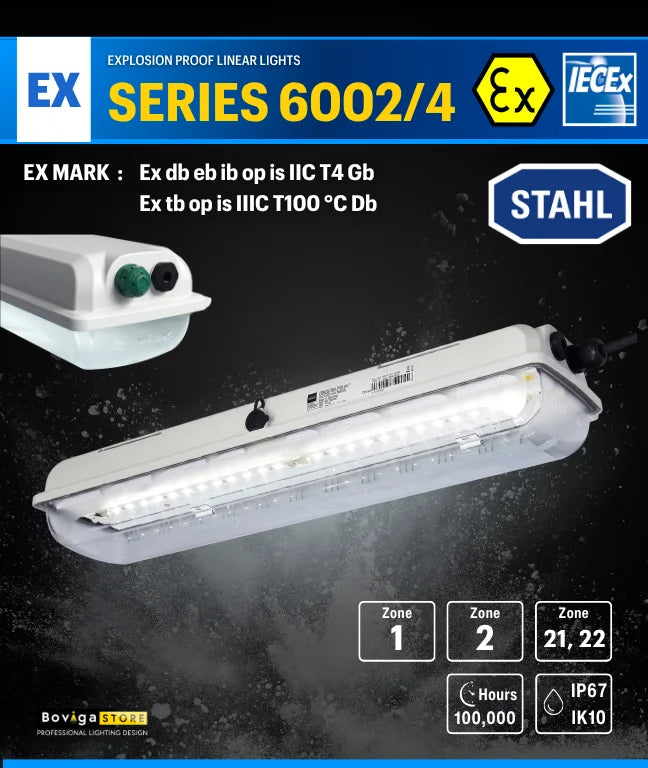

SERIES 6002/4 |LED EXPLOSION PROOF |โคมไฟกันระเบิด LED แบบยาว |แบรนด์ STAHL
ขนาดกำลังไฟ
|
18W, 22W, 35W, 42W, 49W, 50W
การใช้งาน
|
โรงงานอุตสาหกรรมเคมีและปิโตรเคมี โรงไฟฟ้า คลังเก็บวัตถุดิบ พื้นที่จัดเก็บสารเคมี ระบบบำบัดน้ำเสีย ท่าเทียบเรือ ท่าเทียบสินค้า แท่นขุดเจาะน้ำมันและก๊าซ พื้นที่นอกชายฝั่ง โรงงานอุตสาหกรรมโลหการ
SERIES 6002/4
โคมไฟกันระเบิดแบบยาว | LED Explosion Proof - Linear Light
Ex mark:
- Ex db eb ib op is IIC T4 Gb
- Ex tb op is IIIC T100 °C Db
SERIES 6002/4 โคมไฟ LED กันระเบิดแบบยาวจากแบรนด์ STAHL ประเทศเยอรมนี ออกแบบมาสำหรับพื้นที่เสี่ยงระเบิดที่ต้องการแสงสว่างอย่างมีประสิทธิภาพและสม่ำเสมอ เช่น โรงกลั่นน้ำมัน โรงงานปิโตรเคมี คลังเก็บสารเคมี ห้องพ่นสี และพื้นที่ปฏิบัติงานในโรงงานอุตสาหกรรม ด้วยเทคโนโลยี LED ที่ช่วยลดการใช้พลังงานและภาระการบำรุงรักษาในระยะยาว สามารถพิจารณาใช้ทดแทนโคมฟลูออเรสเซนต์กันระเบิดเดิมได้ โดยต้องตรวจสอบความเหมาะสมของระบบติดตั้งและข้อกำหนดด้านความปลอดภัยก่อนใช้งาน
รายละเอียดการออกแบบ | LED Explosion Proof Components
Series RL ได้รับการออกแบบสำหรับการใช้งานในพื้นที่เสี่ยงระเบิด โดยคำนึงถึงทั้งความปลอดภัย ความทนทาน และความสะดวกในการติดตั้ง พร้อมคุณสมบัติที่ตอบโจทย์งานอุตสาหกรรมในทุกสภาพแวดล้อม
กลไกล็อกฝาครอบ เปิดง่าย บำรุงรักษาสะดวก
Practical Central Lock
ออกแบบให้เปิดฝาครอบเลนส์ได้ง่ายและรวดเร็ว สะดวกต่อการตรวจสอบและซ่อมบำรุง และสามารถเลือกติดตั้งสวิตช์นิรภัย (Safety Switch) ที่ตัดกระแสไฟอัตโนมัติเมื่อเปิดฝาครอบ เพื่อเพิ่มความปลอดภัยขณะปฏิบัติงานในพื้นที่เสี่ยงระเบิด
รองรับระบบควบคุมและตรวจสอบสถานะโคมผ่าน DALI-2
DALI-2 Integration
เลือกติดตั้งระบบ DALI-2 เพิ่มได้ตามต้องการ (Optional) ใช้ควบคุมแสงสว่างและตรวจสอบสถานะการทำงานของโคมได้ โดยจัดการแสงได้จากระบบส่วนกลาง และลดความจำเป็นในการเข้าไปในพื้นที่เสี่ยงระเบิด
อุณหภูมิสีของแสงและสีพิเศษให้เลือกตามการใช้งาน | Light Color Options
เลือกอุณหภูมิสีของแสงได้ตั้งแต่ Warm White 2700K ถึง Cool White 6500K ให้เหมาะกับการใช้งานในพื้นที่เสี่ยงระเบิด แสงโทนส้มช่วยลดแสงจ้า สบายตาเมื่อทำงานเป็นเวลานานหรือทำงานกะกลางคืน และมองเห็นได้ดีขึ้นในบริเวณที่มีไอน้ำหรือฝุ่นละออง ส่วนแสงขาวโทนเย็นช่วยให้มองเห็นอุปกรณ์ วาล์ว และมาตรวัดได้ชัดเจน เหมาะกับงานตรวจสอบและซ่อมบำรุง
นอกจากนี้ยังมีสีแสงพิเศษเหลือง เขียว และแดง สำหรับกำหนดโซนอันตราย แจ้งเตือน หรือแสดงสถานะการทำงาน ช่วยให้ผู้ปฏิบัติงานรับรู้สถานการณ์ได้รวดเร็วและทำงานได้ปลอดภัยยิ่งขึ้น
รหัสป้องกันการระเบิด Ex บนโคมไฟแต่ละตัวหมายถึงอะไร?
รหัส Ex Marking แสดงรายละเอียดเกี่ยวกับมาตรฐานการป้องกันการระเบิดของโคมไฟ ทั้งประเภทการป้องกัน กลุ่มก๊าซและฝุ่น ระดับอุณหภูมิ และระดับการป้องกันอุปกรณ์ มาทำความเข้าใจความหมายของรหัสแต่ละส่วน เพื่อให้สามารถพิจารณาเลือกใช้โคมไฟให้เหมาะสมกับประเภทและระดับความเสี่ยงของพื้นที่อันตรายได้อย่างถูกต้อง
🔥 พื้นที่เสี่ยงจากก๊าซ (Gas)
Ex db eb ib op is IIC T4 Gb| รหัส | ความหมาย |
|---|---|
| db | โครงสร้างโคมทนแรงระเบิด (Flameproof) โดยกักเก็บการระเบิดที่อาจเกิดขึ้นภายใน ไม่ให้เปลวไฟลุกลามออกสู่ภายนอก |
| eb | ออกแบบส่วนประกอบโคมให้ลดความเสี่ยงจากการเกิดประกายไฟและความร้อนที่อาจเป็นแหล่งจุดระเบิด |
| ib | มีระบบจำกัดพลังงานไฟฟ้าให้อยู่ในระดับที่ไม่สามารถจุดระเบิดบรรยากาศอันตรายได้ |
| op is | ป้องกันการจุดติดไฟจากพลังงานแสง โดยควบคุมพลังงานของแสงไม่ให้สูงจนสามารถจุดระเบิดก๊าซไวไฟได้ |
| IIC | ใช้ได้กับก๊าซทุกกลุ่ม รวมถึงไฮโดรเจนและอะเซทิลีน |
| T4 | อุณหภูมิผิวโคมสูงสุดไม่เกิน 135°C |
| Gb | ติดตั้งได้ใน Zone 1 และ Zone 2 |
🌫️ พื้นที่เสี่ยงจากฝุ่น (Dust)
Ex tb op is IIIC T100 °C Db| รหัส | ความหมาย |
|---|---|
| tb | ป้องกันฝุ่นเข้าสู่ส่วนที่อาจก่อให้เกิดการจุดติดไฟ พร้อมควบคุมอุณหภูมิพื้นผิวให้อยู่ในเกณฑ์ที่กำหนด |
| op is | ป้องกันการจุดติดไฟจากพลังงานแสง โดยควบคุมพลังงานของแสงไม่ให้สูงจนสามารถจุดระเบิดฝุ่นไวไฟได้ |
| IIIC | ใช้ได้กับฝุ่นทุกกลุ่ม รวมถึงฝุ่นที่นำไฟฟ้า |
| T100 °C | อุณหภูมิผิวโคมสูงสุดไม่เกิน 100°C |
| Db | ติดตั้งได้ใน Zone 21 และ Zone 22 |
พร้อมลุยทุกพื้นที่เสี่ยงระเบิด รองรับงานในพื้นที่อันตรายหลากหลายประเภท
เหมาะสำหรับการติดตั้งในพื้นที่ที่มีความเสี่ยงจากก๊าซ ไอระเหย และฝุ่นไวไฟ ครอบคลุมหลากหลายอุตสาหกรรม เช่น
- ⚡ โรงไฟฟ้า (Power Generation)
- 📄 โรงงานเยื่อและกระดาษ (Paper Mills)
- 💧 โรงบำบัดน้ำเสีย (Wastewater Treatment Plants)
- ⚗️ โรงงานเคมี (Chemical Plants)
- 🧪 โรงงานปิโตรเคมี (Petrochemical Processing Facility)
- 🔩 อุตสาหกรรมโลหะ (Metallurgical Industry)
- 🍺 โรงงานอาหารและเครื่องดื่มแอลกอฮอล์ (Food and Alcohol Industry)
- 🛢️ โรงงานน้ำมันและก๊าซ (Oil & Gas Facilities)
- 💊 อุตสาหกรรมยาและอาหาร (Pharmaceutical & Food Industry)
- 🌾 โรงงานจัดเก็บและแปรรูปธัญพืช (Grain Handling & Processing)
PRODUCT SPECIFICATION | ข้อมูลจำเพาะของสินค้า
OPTICAL | ระบบแสงสว่าง
| CCT (Color Temperature) | 2700K/3000K/4000K/5000K/6000K/6500K + Yellow/Green/Red |
| Luminous Efficacy (± 5%) | 138 lm/W |
| Luminous Flux | 2,700 lm - 7,720 lm |
| Beam Angle | Symmetrical 120° (with diffusing glass) |
POWER | ระบบไฟฟ้า
| Power | 18W, 22W, 35W, 42W, 49W, 50W |
| Input Voltage | AC input: 100-240Vac DC input: 110-250Vdc |
| Frequency | 50 / 60 Hz |
| Color Rendering Index (CRI/Ra) | ≥ 80 |
PROTECTION | ระบบป้องกัน
| Short Circuit | ป้องกันไฟฟ้าลัดวงจร | มี |
| Over Temperature | ป้องกันอุณหภูมิสูงเกิน | มี |
| Over Voltage & Current | ป้องกันแรงดัน และกระแสไฟฟ้าเกิน | มี |
| IP Rating | ระดับการป้องกันน้ำและฝุ่นละออง | IP66/IP67 |
| Impact Protection | ระดับการป้องกันแรงกระแทก | IK10 |
OTHERS | อื่นๆ
| Weight | 6.9 ± 0.4 kg (1300mm) |
| Dimension (Diameter × Height) | 184 x 125 x 1310 mm (1300mm) |
| Operating Temperature | -40°C to + 60°C ( Through wiring 2 Max. 3x10 A) |
| LED Lifetime | > 100,000 Hrs |
| Material | Housing: GRP (Glass Reinforced Polyester) | Lens: Transparent Polycarbonate |
อุปกรณ์เสริมสำหรับการติดตั้ง | Mounting Accessories
OUR PROJECT
ผลการติดตั้งจริงโคมไฟกันระเบิด
