โครงการออกแบบแสงสว่างสนามกีฬาให้เช่า ที่ Pho Kaew Sports Complex
ผลงานออกแบบระบบแสงสว่างสนามกีฬาในร่มครบวงจร Pho Kaew Sports Complex (โพธิ์แก้ว สปอร์ต คอมเพล็กซ์) กรุงเทพฯ โดย BOVIGA ครอบคลุมสนามฟุตบอล 1 สนาม สนามเทนนิส 2 คอร์ท และสนามแบดมินตัน 6 คอร์ท ดำเนินงานตั้งแต่การจำลองแสง กำหนดตำแหน่งและกำลังวัตต์ของโคม LED ติดตั้งที่ระดับ 10 เมตร ไปจนถึงตรวจวัดค่าความส่องสว่างจริงหลังติดตั้ง โดยทุกสนามผ่านเกณฑ์มาตรฐาน EN 12193 · Class II

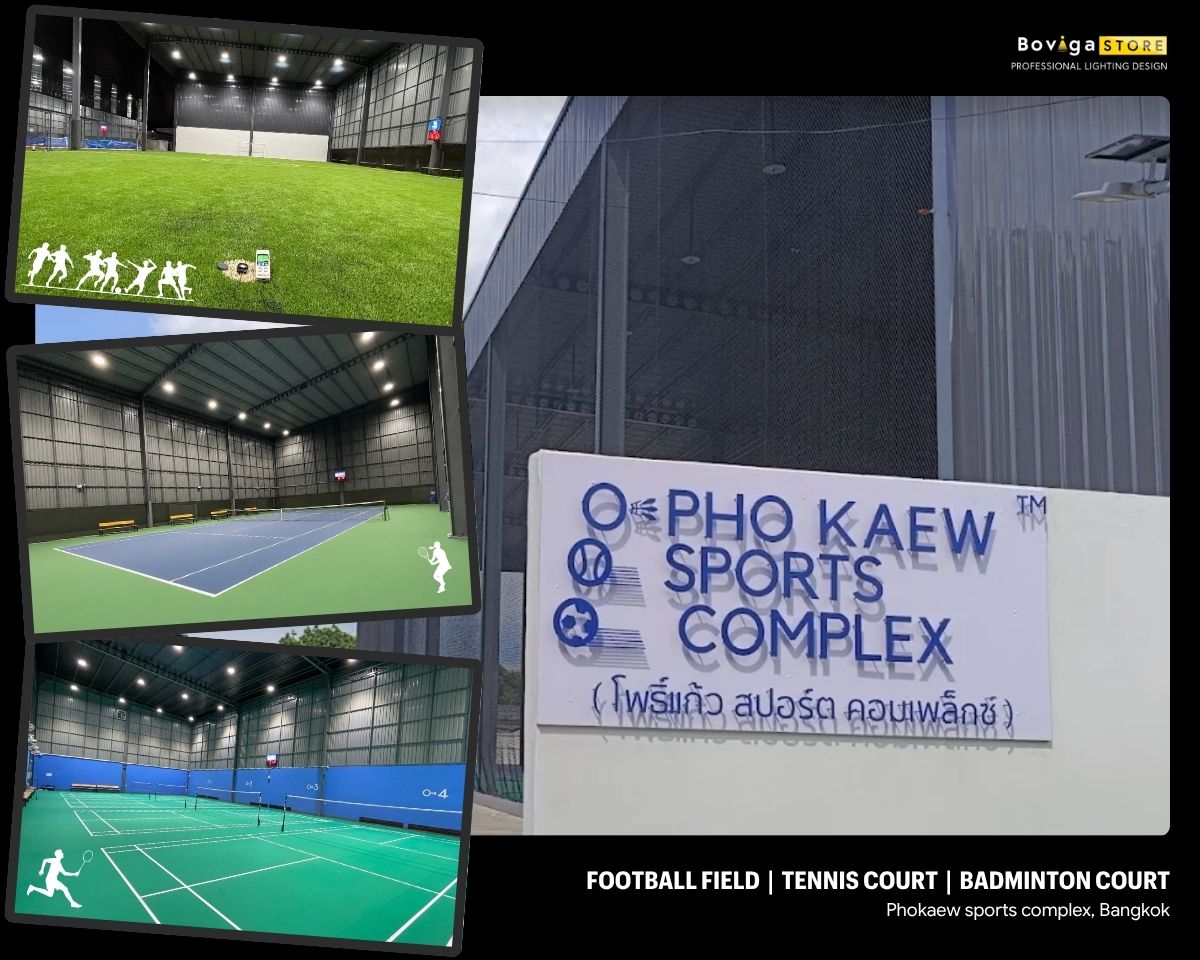

ภาพรวมโครงการแสงสว่างสนามกีฬา Pho Kaew Sports Complex
Pho Kaew Sports Complex (โพธิ์แก้ว สปอร์ต คอมเพล็กซ์) ศูนย์กีฬาในร่มครบวงจรใจกลางกรุงเทพฯ ที่รวมสนามกีฬายอดนิยมไว้ในอาคารเดียว ทั้งฟุตบอล เทนนิส และแบดมินตัน เปิดให้บริการทั้งกลางวันและกลางคืน
ขอบเขตงานจัดทำแบบจำลองแสงตามโครงสร้างอาคารและแนวสนาม กำหนดจำนวนและกำลังวัตต์ของโคมแยกตามข้อกำหนดของกีฬาแต่ละประเภท ที่ระดับความสูง 10 เมตร และตรวจวัดค่าความส่องสว่างจริงหลังดำเนินงานเพื่อยืนยันว่าผ่านเกณฑ์มาตรฐานสากล
| หัวข้อ | รายละเอียด |
|---|---|
| ประเภทโครงการ | ระบบแสงสว่างสนามกีฬาในร่มครบวงจร |
| สถานที่ | Pho Kaew Sports Complex (โพธิ์แก้ว สปอร์ต คอมเพล็กซ์) กรุงเทพฯ |
| ประเภทสนาม | ฟุตบอล 1 คอร์ท · เทนนิส 2 คอร์ท · แบดมินตัน 6 คอร์ท |
| ความสูงติดตั้งโคม | 10 เมตร |
| มาตรฐานอ้างอิง | EN 12193 · Class II |
| ผลตรวจวัด | ผ่านเกณฑ์ทั้งค่าความสว่างเฉลี่ยและความสม่ำเสมอ ทุกสนาม |
ความท้าทายของการออกแบบแสงสนามกีฬารวมหลายประเภท
แสงสว่างสำหรับสนามฟุตบอล เทนนิส และแบดมินตัน มีระดับความต้องการแสงสว่างที่แตกต่างกันของแต่ละกีฬาไ ทีม Boviga Lighting จึงออกแบบแยกจำนวนและตำแหน่งโคมของแต่ละสนาม แทนการใช้รูปแบบเดียวทุกพื้นที่
ข้อกำหนดแสงต่างกันในแต่ละกีฬา
แบดมินตันและเทนนิสต้องการระดับความสว่างสูงกว่าฟุตบอล เพราะเป็นกีฬาที่ลูกมีขนาดเล็กและเคลื่อนที่เร็ว การกำหนดค่าเป้าหมายจึงต้องแยกตามประเภทสนาม
ความสม่ำเสมอของแสงทั่วสนาม
ผู้เล่นต้องมองตามลูกได้ต่อเนื่องขณะเคลื่อนที่ไปทั่วพื้นสนาม แสงจึงต้องกระจายสม่ำเสมอ ไม่มีจุดมืดหรือจุดสว่างจ้าที่ทำให้สายตาต้องปรับตัว
ลดแสงบาดตาในสนามในร่ม
โดยเฉพาะแบดมินตันและเทนนิสที่ผู้เล่นต้องเงยหน้ามองลูกในแนวสูง ตำแหน่งและมุมกระจายแสงของโคมจึงต้องออกแบบเพื่อลดโอกาสที่ผู้เล่นจะมองตรงเข้าสู่แหล่งกำเนิดแสง
มาตรฐานที่ใช้อ้างอิง — EN 12193
EN 12193 เป็นมาตรฐานยุโรปว่าด้วยแสงสว่างสำหรับสนามกีฬา ซึ่งกำหนดค่าความส่องสว่างเฉลี่ยและความสม่ำเสมอขั้นต่ำแยกตามระดับการใช้งาน โครงการนี้ออกแบบและตรวจวัดตามเกณฑ์ Class II ที่เหมาะกับสนามกีฬาเชิงพาณิชย์ รองรับทั้งการฝึกซ้อมจริงจังและการแข่งขันระดับทั่วไป
| ระดับ | ลักษณะการใช้งาน |
|---|---|
| Class I | การแข่งขันระดับสูง มีผู้ชมจำนวนมาก |
| Class II | การแข่งขันระดับสโมสร/ท้องถิ่น และการฝึกซ้อมระดับสูง |
| Class III | การฝึกซ้อมทั่วไปและกิจกรรมสันทนาการ |
ข้อควรรู้จากผู้ออกแบบแสงสว่าง
ค่าความสว่างเฉลี่ย (Eav) และความสม่ำเสมอ (U₀ = Emin/Eav) ต้องพิจารณาร่วมกัน สนามที่สว่างมากแต่แสงไม่สม่ำเสมอ อาจทำให้ผู้เล่นมองเห็นลูกได้ไม่ต่อเนื่อง การออกแบบที่ดีจึงต้องคุมทั้งสองค่าให้ผ่านเกณฑ์ไปพร้อมกัน
เป้าหมายและแนวทางการออกแบบ
ทีม Boviga ไม่ได้ดูเฉพาะค่าความสว่างสูงสุด แต่กำหนดเป้าหมายให้ระบบตอบโจทย์ทั้งการมองเห็น ความสบายตา และความพร้อมสำหรับการแข่งขัน
- เช็คแบบอาคารและตำแหน่งสนาม: ตรวจสอบโครงสร้างอาคารจากแบบ ระยะติดตั้ง แนวสนาม และตำแหน่งผู้เล่น
- จำลองแสงก่อนติดตั้ง: ประเมินการกระจายแสงและความสม่ำเสมอล่วงหน้า เพื่อวางตำแหน่งและจำนวนโคมของแต่ละสนาม
-
กำหนดเป้าหมายแยกตามกีฬา: ตั้งค่าความสว่างและความสม่ำเสมอตามเกณฑ์ EN 12193 Class II ของฟุตบอล เทนนิส และแบดมินตัน
- ตรวจวัดค่าแสงจริง: วัดค่าความส่องสว่างในพื้นที่สนามเพื่อยืนยันว่าผ่านเกณฑ์มาตรฐาน
ผลตรวจวัดค่าความส่องสว่างจริงหลังติดตั้ง
หลังติดตั้งและตั้งค่าระบบ ทีมงานได้ตรวจวัดค่าความส่องสว่างในพื้นที่สนามด้วยเครื่องวัดแสง แล้วประเมินเทียบกับเกณฑ์ EN 12193 Class II โดยทุกสนามผ่านเกณฑ์ทั้งค่าความสว่างเฉลี่ยและความสม่ำเสมอ
⚽ สนามฟุตบอล
| รายการ | ค่าที่วัดได้ | เกณฑ์ Class II | ผล |
|---|---|---|---|
| ค่าความสว่างเฉลี่ย (Eav) | 447 lux | ≥ 300 lux | ✓ ผ่าน |
| ความสม่ำเสมอ (U₀ = Emin/Eav) | 0.66 | ≥ 0.60 | ✓ ผ่าน |
| ความสูงติดตั้งโคม | 10 เมตร | – | – |
🎾 สนามเทนนิส
| รายการ | ค่าที่วัดได้ | เกณฑ์ Class II | ผล |
|---|---|---|---|
| ค่าความสว่างเฉลี่ย (Eav) | 628 lux | ≥ 500 lux | ✓ ผ่าน |
| ความสม่ำเสมอ (U₀ = Emin/Eav) | 0.91 | ≥ 0.70 | ✓ ผ่าน |
| ความสูงติดตั้งโคม | 10 เมตร | – | – |
จุดที่น่าสนใจคือ สนามเทนนิสทำค่าความสม่ำเสมอได้สูงถึง 0.91 ซึ่งเกินเกณฑ์ขั้นต่ำไปมาก สะท้อนการกระจายแสงที่นิ่งและสม่ำเสมอทั่วทั้งคอร์ท
🏸 สนามแบดมินตัน
| รายการ | ค่าที่วัดได้ | เกณฑ์ Class II | ผล |
|---|---|---|---|
| ค่าความสว่างเฉลี่ย (Eav) | 609 lux | ≥ 500 lux | ✓ ผ่าน |
| ความสม่ำเสมอ (U₀ = Emin/Eav) | 0.77 | ≥ 0.70 | ✓ ผ่าน |
| ความสูงติดตั้งโคม | 10 เมตร | – | – |
สรุปผลงาน
ทุกสนามภายใน Pho Kaew Sports Complex ผ่านเกณฑ์มาตรฐาน EN 12193 Class II จากการตรวจวัดค่าแสงจริงในพื้นที่ ทั้งค่าความสว่างเฉลี่ยและความสม่ำเสมอ
| ประเภทสนาม | จำนวนคอร์ท | Eav | U₀ | ผล (Class II) |
|---|---|---|---|---|
| ฟุตบอล | 1 | 447 lux | 0.66 | ✓ ผ่าน |
| เทนนิส | 2 | 628 lux | 0.91 | ✓ ผ่าน |
| แบดมินตัน | 6 | 609 lux | 0.77 | ✓ ผ่าน |
ผลงานนี้ยืนยันคุณภาพงานออกแบบและติดตั้งระบบไฟ LED สนามกีฬาโดย BOVIGA ที่ให้ทั้งประสิทธิภาพแสง ความสบายตาของผู้เล่น และความพร้อมสำหรับการใช้งานจริง
