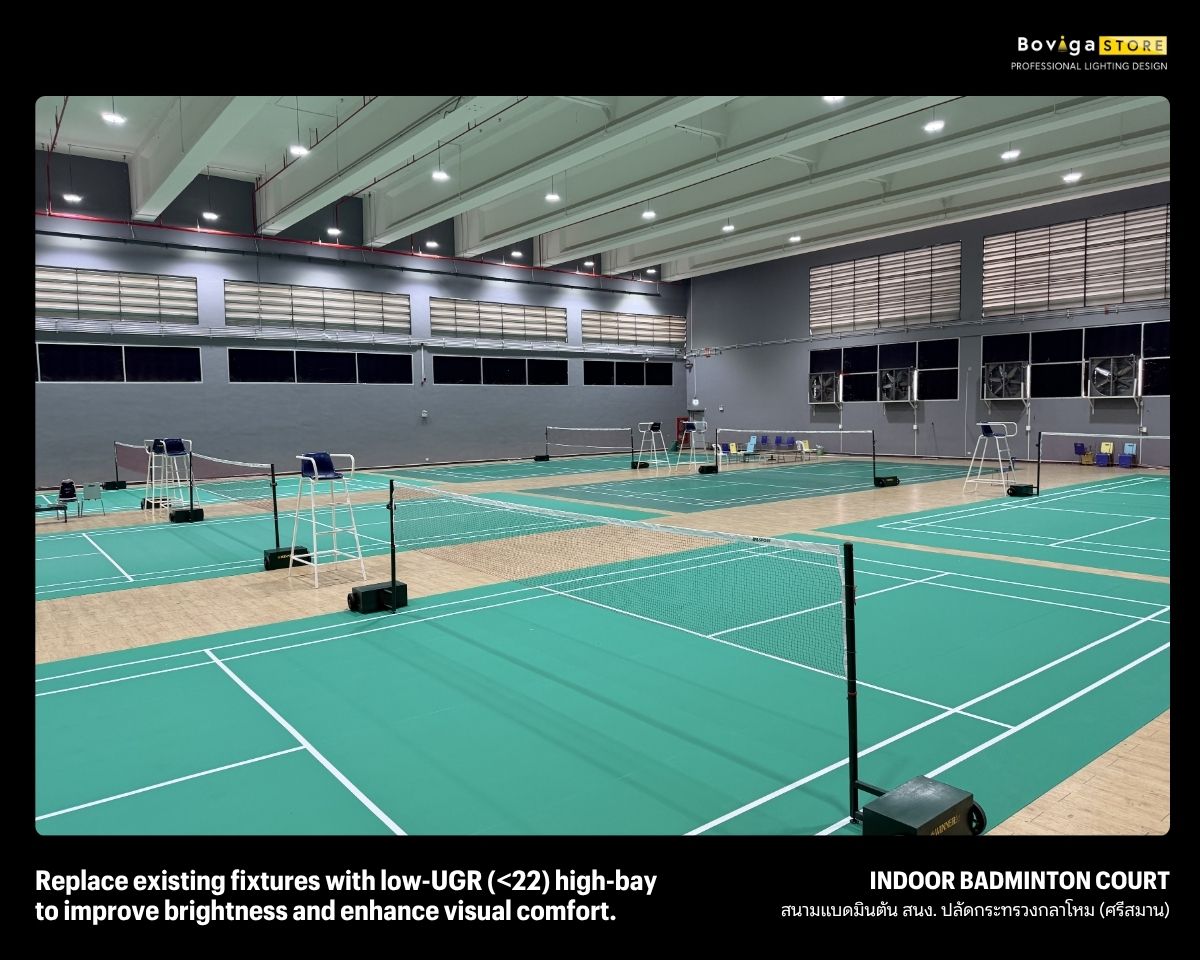

ปรับปรุงแสงสว่างสนามแบดมินตัน 6 สนาม ด้วย High Bay Low UGR และ Smart Lighting

ภาพรวมโครงการปรับปรุงแสงสว่างสนามแบดมินตัน

BOVIGA ได้รับมอบหมายให้ปรับปรุงระบบแสงสว่างภายใน สนามแบดมินตัน สำนักงานปลัดกระทรวงกลาโหม พื้นที่ศรีสมาน ซึ่งเป็นอาคารสนามกีฬาในร่มขนาดประมาณ 30 × 40 เมตร รองรับสนามแบดมินตันทั้งหมด 6 สนาม และมีระดับติดตั้งโคมประมาณ 9 เมตร

ขอบเขตงานครอบคลุมการสำรวจสภาพแสงเดิม ตรวจสอบตำแหน่งโคมและโครงสร้างอาคาร จัดทำแบบจำลองแสง กำหนดจำนวนและกำลังวัตต์ของโคม รื้อถอนระบบที่ไม่ใช้งาน ติดตั้งระบบใหม่ และตรวจวัดค่าความส่องสว่างหลังดำเนินงาน

ปัญหาของระบบแสงสว่างสนามแบดมินตันเดิม

ไฟสนามแบดมินตันเดิมของลูกค้า ประกอบด้วยโคม High Bay และโคมตะแกรงฟลูออเรสเซนต์ขนาด 2 × 36 วัตต์ ติดตั้งกระจายตามแนวด้านข้างและบริเวณเพดานของอาคาร

จากการสำรวจหน้างานและตรวจวัดจุดตัวอย่าง พบค่าความส่องสว่างก่อนปรับปรุงประมาณ 219 Lux ซึ่งยังไม่เพียงพอกับเป้าหมายการใช้งานของสนาม และพบความแตกต่างของระดับแสงระหว่างพื้นที่

เป้าหมายการออกแบบแสงสว่างสนามแบดมินตันใหม่

ทีม Boviga Lighting ไม่ได้ดูเฉพาะจำนวนโคมหรือค่าความส่องสว่างสูงสุด แต่กำหนดเป้าหมายให้ระบบใหม่ตอบโจทย์ทั้งด้านการมองเห็น ความสบายตา การควบคุม และการใช้พลังงาน

• เพิ่มระดับความสว่างให้เหมาะกับการใช้งานสนามกีฬาในร่ม
• กระจายแสงให้ครอบคลุมทั้ง 6 สนามและพื้นที่โดยรอบ
• ลดโอกาสที่ผู้เล่นจะมองตรงเข้าสู่แหล่งกำเนิดแสง
• เลือกใช้โคม LED High Bay แบบ Low UGR <22
• ควบคุมระดับแสงให้เหมาะกับกิจกรรมแต่ละประเภท
• ลดช่วงเวลาที่ระบบต้องทำงานเต็มกำลังโดยไม่จำเป็น
• ออกแบบให้สามารถตรวจสอบและบำรุงรักษาได้ในระยะยาว

ข้อควรรู้จากผู้ออกแบบแสงสว่าง

ค่า UGR เป็นหนึ่งในข้อมูลที่ใช้ประเมินความรู้สึกแสงแยงตา แต่ไม่ควรพิจารณาเพียงค่าเดียว ตำแหน่งติดตั้งโคม ทิศทางการมองของผู้เล่น มุมกระจายแสง ความสูงติดตั้ง และความสว่างของฉากหลัง ล้วนมีผลต่อความสบายตาในการใช้งานจริง

การออกแบบและจำลองแสงก่อนติดตั้งจริง

ทีม Boviga เข้าไปสำรวจหน้างานและจัดทำ Layout ตำแหน่งโคมและแบบจำลองแสง เพื่อประเมินผลก่อนดำเนินการติดตั้ง โดยพิจารณาร่วมกันทั้งโครงสร้างอาคาร ระยะติดตั้ง แนวสนาม ตำแหน่งผู้เล่น และพื้นที่ขอบสนาม

1. สำรวจระบบเดิม: ตรวจสอบประเภทโคม จำนวนโคม ตำแหน่งติดตั้ง ระบบไฟฟ้าเดิม และข้อจำกัดของโครงสร้างอาคาร
2. ตรวจวัดสภาพแสงก่อนปรับปรุง: บันทึกค่าความส่องสว่างในจุดตัวอย่าง และประเมินบริเวณที่มีความสว่างไม่เพียงพอ
3. สร้างแบบจำลอง: จำลองรูปทรงพื้นที่ ตำแหน่งสนาม ความสูงติดตั้ง และข้อมูลการกระจายแสงของโคม
4. ปรับตำแหน่งและกำลังวัตต์: ใช้โคม 150W และ 200W ร่วมกันตามลักษณะพื้นที่ แทนการกำหนดให้ทุกตำแหน่งใช้กำลังวัตต์เท่ากัน
5. ตรวจสอบหลังติดตั้ง: ตรวจสอบการทำงานของโคม ระบบหรี่แสง Scene และค่าความส่องสว่างจากหน้างานจริง

การจำลองแสงช่วยให้ทีมงานเห็นแนวโน้มของระดับแสง และปรับตำแหน่งโคมก่อนทำงานจริง อย่างไรก็ตาม ผลจำลองยังต้องได้รับการตรวจสอบร่วมกับสภาพหน้างาน เพราะสีพื้น ผนัง โครงสร้าง และสภาพอุปกรณ์จริง อาจทำให้ผลตรวจวัดแตกต่างจากแบบจำลองได้

รายละเอียดโคม LED High Bay ที่ติดตั้ง

ระบบใหม่เลือกใช้ LED High Bay LIGHT POWER รุ่น T3A มุมกระจายแสง 90 องศา จำนวนรวม 36 โคม ติดตั้งที่ระดับความสูงประมาณ 9 เมตร

Smart Lighting สำหรับปรับความสว่างและตั้งค่า Scene

ระบบใหม่ติดตั้ง Smart Sensor และ Scene Switch แบบไร้สาย เพื่อให้ผู้ดูแลสามารถควบคุมระดับความสว่างได้ โดยไม่ต้องเดินสายสัญญาณควบคุมเพิ่มเติม

การใช้พลังงานและแนวทางประหยัดไฟของระบบใหม่

โคม LED High Bay ที่ติดตั้งใหม่ทั้ง 36 โคม มีกำลังไฟรวมตามพิกัดประมาณ 5,800 วัตต์ หรือ 5.8 กิโลวัตต์ เมื่อเปิดใช้งานที่ระดับ 100%

ขอบเขตของข้อมูลด้านพลังงาน

ตัวเลขในตารางเป็นการประมาณตามสัดส่วนระดับ Dimming ไม่ใช่ผลวัดกำลังไฟจากมิเตอร์ เนื่องจากกำลังไฟจริงของ LED Driver อาจไม่ลดลงเป็นเส้นตรงกับเปอร์เซ็นต์ความสว่างทุกระดับ

หากต้องการคำนวณพลังงานที่ประหยัดได้จริง ควรวัดกำลังไฟในแต่ละ Scene และบันทึกชั่วโมงใช้งานของแต่ละระดับ

จุดที่ช่วยลดการใช้พลังงานในการใช้งานจริง

• ไม่จำเป็นต้องเปิดระบบที่ระดับ 100% ตลอดช่วงเวลาทำการ
• เลือก Scene ให้เหมาะกับการแข่งขัน ฝึกซ้อม และทำความสะอาดได้
• ลดหรือปิดแสงในช่วงที่ไม่มีผู้ใช้งาน
• แบ่งการควบคุมตามกลุ่มพื้นที่แทนการเปิดทุกโคมพร้อมกัน
• ลดชั่วโมงการทำงานเต็มกำลังของโคมและ LED Driver

ประโยชน์ด้านพลังงานของโครงการจึงไม่ได้มาจากการเปลี่ยนเป็น LED เพียงอย่างเดียว แต่เกิดจากการควบคุมระดับแสงให้สัมพันธ์กับกิจกรรมและช่วงเวลาการใช้งานจริง

ผลตรวจวัดค่าความส่องสว่างหลังปรับปรุง

หลังติดตั้งและตั้งค่าระบบ ทีมงานได้ตรวจสอบการทำงาน และวัดค่าความส่องสว่างในพื้นที่สนาม โดยค่าจากจุดตรวจวัดตัวอย่างที่ปรากฏในภาพอยู่ที่ประมาณ 785–837 Lux
